Что вызывает утечки в кожухотрубных теплообменниках?

Причины протечек вкожухотрубный теплообменникможно разделить на две категории:

производственные проблемы с трубками и неправильное использование теплообменника оператором.

Конструкция, исключающая утечки, является одним из факторов хорошей конструкции кожухотрубных теплообменников.

В большинстве случаев (99%+) трубы теплообменника бесшовны с трубной решеткой. Они не свариваются, а изготавливаются как единое целое. Это значительно снижает вероятность любой утечки.

Однако теплообменники иногда изготавливаются из материалов или технологий, непригодных для данного применения, что в большинстве случаев позволяет сократить бюджет. Вот тогда и возникают проблемы.

Вот несколько примеров.

• В теплообменнике, подверженном термическим нагрузкам или коррозии, бесшовные или сварные трубы могут выйти из строя. Обратите внимание, что процент сварных труб, вышедших из строя, значительно больше.
• В теплообменнике, работающем с жидкостями-высокой температуры (например, в пароперегревателе), трубы могут просто сгореть до необратимого повреждения.
• Когда теплообменник работает с хлоридом и водой, высокие температуры вызывают выкипание воды, в результате чего концентрация хлорида становится выше, чем в воде. Это разъедает трубы и вызывает утечку. Кроме того, когда детали, используемые для изготовления теплообменников, имеют остаточные напряжения, возникающие в процессе производства (трубы с U-образным изгибом), может возникнуть коррозионное растрескивание под напряжением.
• Наконец, давайте рассмотрим не только высокие температуры, но и распределение высоких температур по трубной решетке. Когда температура одной стороны трубной решетки сильно отличается от температуры другой, вся трубная решетка деформируется. Это губительно для функционирования прокладок.

Во всех случаях результатом является смешивание горячих и холодных материалов.

Урок заключается в том, чтобы всегда проектировать теплообменник из материалов, подходящих для конкретного применения, и изготавливать его с использованием современных, высококачественных технологий производства.

Теплообменники обычно слишком-разработаны. Они должны работать после многих лет использования и в условиях, вызывающих загрязнение трубок. Если бы на нефтеперерабатывающем заводе, производящем 1000 баррелей нефти в минуту, требовался теплообменник, теплообменник, скорее всего, был бы рассчитан на переработку около 1500 баррелей.

Создание теплообменников таким образом обеспечивает долговечность и надежность, но что произойдет, если нефтеперерабатывающий завод захочет производить на 50% больше нефти? Они могут довести систему до предела. Теплообменник справится с этой задачей, но за это придется заплатить. Жидкость проходит через то же поперечное-сечение с большей скоростью, и когда скорость увеличивается, возникают вибрации. Тогда вы получите эрозию форсунок.

Выход теплообменника за пределы проектных параметров приведет к гораздо более быстрому износу оборудования, что приведет к утечкам и поломкам.

Утечек теплообменника можно избежать, соблюдая его расчетные параметры. Если вы хотите изменить работу теплообменника, вам следует обратиться за советом к производителю теплообменника, чтобы можно было изучить потенциальное влияние любых изменений.

Работайте с проверенным производителем, который будет использовать подходящие конструкции и материалы. В GNEE мы имеем более чем 100-летний опыт проектирования теплообменников и всегда ставим отношения с нашими клиентами на первое место. Узнайте больше на этой странице: Почему стоит сотрудничать с нами?

Следующие шаги следует выполнять либо с вашими внутренними инженерами, либо с помощью вашего производителя.

Первым делом необходимо проверить утечку. Посмотрите, сколько трубок протекает и насколько серьезна утечка.

Для устранения утечки есть несколько вариантов.

Возможно, вам удастся заткнуть трубки, вызывающие проблему. Поскольку кожухотрубные теплообменники перепроектированы, если у вас есть лишь небольшой процент утечек в трубках (например, менее 5%), и вы их блокируете, теплообменник все равно будет выполнять свои функции.

Из-за факторов загрязнения некоторые теплообменники на 50% больше, чем это необходимо. Столь несколько процентов здесь и там не оказывают никакого влияния на работу.

Вместо затыкания трубок предпочтительнее-переустановить трубки. Это применимо, когда трубы не приварены к трубной решетке. Проблемные трубки вынимаются, заменяются, и теплообменник может работать в штатном режиме.

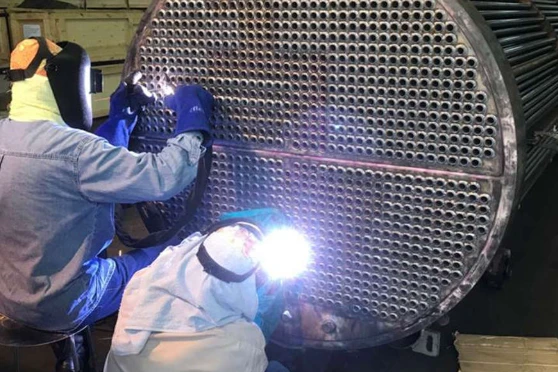

В случаях, когда трубная решетка деформируется, ее можно вернуть на станке в пригодное для использования состояние. В более тяжелых случаях, возможно, придется заменить всю трубную решетку, хотя это дорогостоящее решение.

Обычно капитальный ремонт подразумевает отправку теплообменника обратно производителю, хотя иногда работы можно выполнить на-на месте.
