Понимание правила 10/13 для кожухотрубных теплообменников: руководство для новых инженеров

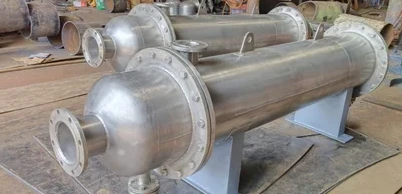

Правило 10/13 содержит рекомендации по определению расчетного давления вкожухотрубные теплообменники.
Проще говоря, это гарантирует, что расчетное давление стороны с более низким давлением (будь то кожух или трубная сторона) установлено на уровне не менее 10/13 расчетного давления стороны с более высоким давлением.
Почему важно правило 10/13?
Это правило играет решающую роль в обеспечении безопасности и эффективности теплообменников. Придерживаясь этого принципа, мы минимизируем риск механических повреждений, особенно во время непредвиденных событий, таких как разрыв трубок.
Пример. Рассмотрим расчетные данные кожухотрубного теплообменника, где расчетное давление со стороны кожуха составляет 34 бар, а расчетное давление со стороны труб составляет 43 бар, изб. В случае разрыва трубы корпус будет испытывать давление 43 бара.
Выдержит ли оболочка такое давление? Да, может. Корпус прошел гидроиспытания при давлении 1,3 × 34 бар изб.=44.2 бар изб. Следовательно, расчетное давление корпуса должно составлять 10/13 максимально допустимого рабочего давления (МДРД) в трубной части.
В данном случае 10/13 × 43.7=33.6 бар (округляется до 34).
Вот несколько ключевых моментов, касающихся ASME VIII, раздел 1.
Гидроиспытание: после изготовления сосуда под давлением или теплообменника проводится гидростатическое испытание. В ходе этого испытания оценивается целостность оборудования путем заполнения его водой и приложения давления.
Испытательное давление: ASME VIII Div 1 указывает, что испытательное давление должно быть как минимум в 1,3 раза больше максимального рабочего давления.
Заключение:Значение 10/13 гарантирует, что даже если давление на нижней стороне повысится до уровня более высокого, оно не превысит предел испытательного давления.
Другой способ обеспечить безопасность системы — установить систему предохранительных клапанов на стороне низкого давления.
Если вам нужен теплообменник, изготовленный по индивидуальному заказу для особых условий работы (например, конструкция сверх-высокого давления, материал из титанового сплава, много-канальная конструкция), вы можете отправить запрос или связаться с нами в любое время. После-углубленного общения мы предоставим вам конкретные спецификации и технические планы.
Электронная почта:global@gneesteels.com
Часто задаваемые вопросы
Вопрос: Каково правило 10 13 для кожухотрубных теплообменников?
Ответ: Проще говоря, это гарантирует, что расчетное давление стороны с более низким давлением (будь то кожух или трубная сторона) установлено на уровне не менее 10/13 расчетного давления стороны с более высоким давлением.
Вопрос: Каковы преимущества кожухотрубного теплообменника?
О: У них также есть заметные преимущества в обслуживании: конструкция кожухотрубных теплообменников упрощает обслуживание, повышает безопасность и в целом-безаварийную работу. Конструкция кожухотрубных теплообменников позволяет быстро выявлять утечки и защищать их от остальной части агрегата.
Вопрос: Что такое теплообменник и его функции?
Ответ: Теплообменник — это система, используемая для передачи тепла между источником и рабочей жидкостью. Теплообменники используются как в процессах охлаждения, так и в нагревании. Жидкости могут быть разделены твердой стенкой, чтобы предотвратить смешивание, или они могут находиться в прямом контакте.
Вопрос: Какие три типа теплообменников существуют?
О. Классификация,-основанная на конструкции, классифицирует теплообменники на основе их физической конструкции и конструкции. Сюда входят такие типы, как кожухотрубные, пластинчатые и ребристые трубчатые теплообменники, каждый из которых имеет свои отличительные характеристики и преимущества в области теплопередачи.
Вопрос: Где вы используете теплообменник?
Ответ: Теплообменники используются в различных приложениях, включая кондиционирование воздуха, химические заводы, нефтехимические заводы, нефтеперерабатывающие заводы, электростанции, переработку природного газа, охлаждение, очистку сточных вод и отопление помещений.
