Наши сварные системы перил из нержавеющей стали 304/316 спроектированы и изготовлены для обеспечения промышленной безопасности промышленных зданий, химических заводов, электростанций и коммерческих стальных конструкций. Изготовлен из нержавеющей стали премиум-класса 304 или 316, непрерывная сварка с полным-проваром обеспечивает максимальную структурную целостность. Доступны несколько профилей поперечного-сечения, включая круглые, квадратные, прямоугольные и овальные трубы. Размеры, обработка поверхности и конфигурации могут быть настроены в соответствии с требованиями проекта в соответствии со стандартами OSHA/IBC.
Что такое сварные перила из нержавеющей стали?
Сварные перила из нержавеющей стали — это система защитных ограждений, изготовленная из труб и стоек из нержавеющей стали методом непрерывной сварки и предназначенная дляобеспечить защиту от падения и поддержку перил на промышленных лестницах, платформах, проходах и антресолях.В отличие от болтовых или модульных систем перил, в которых используются механические соединения, сварные перила образуют монолитную конструкцию, в которой все компоненты постоянно сплавлены -, что устраняет слабые места в соединениях и обеспечивает долгосрочную-стабильность конструкции при тяжелых промышленных нагрузках.
В промышленных условиях стальные перила с покрытием отслаиваются и отслаиваются. Перила из углеродистой стали подвергаются коррозии в местах сварных соединений, где нарушен защитный слой. Оцинкованные перила портятся, когда цинковое покрытие царапается во время установки или обслуживания. Сварные перила из нержавеющей стали исключают все эти виды отказов. Материал не ржавеет в местах сварных швов, не требует защитных покрытий,сохраняет свою структурную и поверхностную целостность в течение многих лет воздействия промышленных условий, чистящих химикатов и физического воздействия.
Сварные и болтовые системы перил
Сварные системы перил обеспечивают превосходную структурную целостность по сравнению с болтовыми или модульными альтернативами.Непрерывные сварные швы создают монолитную конструкцию без незакрепленных соединений, что позволяет проверять, затягивать или заменять - важное преимущество в промышленных условиях с интенсивным-интенсивным движением транспорта, где вибрация, удары и термоциклирование могут со временем ослабить механические крепления. Модульные системы перил на болтах, хотя их легче разобрать и переконфигурировать, требуют постоянного обслуживания соединений и более подвержены коррозии в точках соединения, где могут контактировать разнородные металлы.
Для стационарных промышленных установок - заводские лестницы, стационарные платформы, структурные переходы, лестницы доступа к оборудованию - сварные перила из нержавеющей стали являются предпочтительным вариантом для инженеров по безопасности, проектировщиков конструкций и руководителей объектов, которым требуется десятилетия обслуживания-защита от свободного падения.
Технические характеристики сварных перил из нержавеющей стали
| Параметр | Спецификация |
|---|---|
| Название продукта | Изготовленные на заказ сварные перила из нержавеющей стали 304/316 |
| Марка материала | нержавеющая сталь 201, 304, 304L, 316, 316L |
| Обработка поверхности | Полированный, отожженный, блестящий, зеркальный, матовый, травленый, пассивированный |
| Методы обработки | Гибка, сварка, размотка, штамповка, резка |
| Диапазон диаметров трубок | Φ6–120 мм |
| Формы профиля | Круглые, квадратные, прямоугольные, овальные, нестандартные формы. |
| Высота перил | По индивидуальному заказу (стандарт: верхняя направляющая 42 дюйма / 107 см в соответствии с OSHA 1910.29) |
| Грузоподъемность | Верхняя направляющая: 200 фунтов (890 Н); Средняя направляющая: 150 фунтов (667 Н) согласно OSHA 1910.29. |
| Стандарт сварки | AWS D1.1 (конструкционная сталь) / AWS D1.6 (нержавеющая сталь) |
| Согласие | OSHA 1910.29, IBC 1011-1012, ISO 9001, стандарты ADA |
| Сертификация | ИСО 9001:2015 |
| Инспекция | Приемлема проверка-сторонней стороной (расходы несет поставщик до подписания контракта) |
| Упаковка | Стандартная экспортная мореходная упаковка или по требованиям заказчика |
| Срок поставки | 5–30 дней в зависимости от количества и настройки |
| Условия оплаты | Т/Т, Л/К, PayPal, кредитная карта, онлайн-торговля |
| минимальный заказ | Индивидуально в соответствии с требованиями проекта |

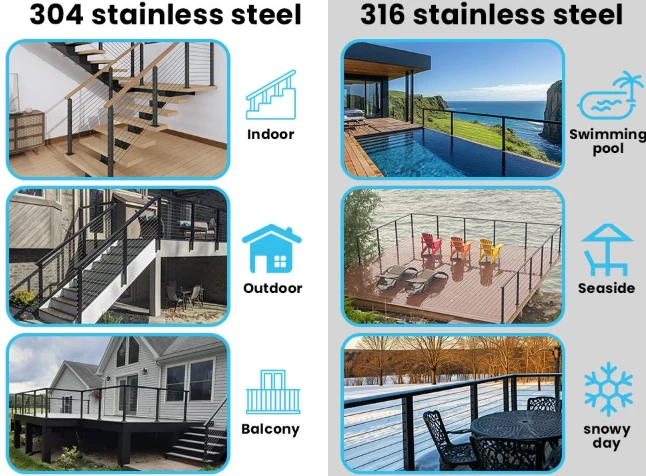

Нержавеющая сталь 304 или 316 для промышленных перил: какую марку выбрать?
Выбор между нержавеющей сталью 304 и 316 является одним из наиболее важных решений при выборе систем промышленных перил. Хотя обе марки обладают превосходной прочностью, свариваемостью и общей коррозионной стойкостью, они существенно различаются по способности противостоять конкретным промышленным условиям. Понимание этих различий гарантирует, что вы выберете правильный материал для условий эксплуатации вашего проекта, требований соответствия и ожидаемых затрат в течение жизненного цикла.
Химический состав
И 304, и 316 принадлежат к семейству аустенитных нержавеющих сталей, но 316 содержит критический легирующий элемент, которого нет в 304:
| Свойство | Нержавеющая сталь 304 | Нержавеющая сталь 316 |
|---|---|---|
| Хром | ~18% | ~16% |
| Никель | ~8% | ~10% |
| Молибден | - | 2–3% |
| Углерод (макс.) | 0.08% | 0.08% |
Примечание. Определяющим отличием является содержание молибдена в 316 на уровне 2–3%. Этот элемент значительно повышает устойчивость к точечной и щелевой коррозии, особенно в средах,-богатых хлоридами.
Коррозионная стойкость в промышленных средах
Вобщепромышленные условия - Заводские здания, склады, внутренние лестницы, площадки для оборудования - нержавеющая сталь 304обеспечивает превосходную коррозионную стойкость и является экономичным-стандартным выбором. Его хром-никелевый состав образует самовосстанавливающийся пассивный оксидный слой, который защищает от ржавчины при нормальных атмосферных условиях.
Однако всреда, включающая хлориды, кислую среду или воздействие солиПассивный слой 304 может быть поврежден, что приведет к точечной коррозии - локальным разрушениям, которые проявляются в виде небольших пятен ржавчины и со временем могут углубляться в структурные ямки. Вот гдеСодержание молибдена в 316 становится существенным.
Нержавеющая сталь 316 специально разработана для защиты от точечной и щелевой коррозии, вызванной хлоридами-. Это необходимая спецификация для:
Химические и нефтехимические перерабатывающие предприятия.
Прибрежные и морские-прилегающие промышленные сооружения.
Пищевые и фармацевтические заводы с агрессивными протоколами промывки.
Целлюлозно-бумажные комбинаты подвергаются воздействию химикатов, содержащих хлориды-.
Окружающая среда на электростанциях, подверженная воздействию побочных продуктов десульфурации дымовых газов.
Прочность и свариваемость
И 304, и 316 обладают сопоставимой прочностью на разрыв (приблизительно 515–620 МПа для 304, 480–620 МПа для 316) и пределом текучести. Обе марки демонстрируют отличную свариваемость.с использованием стандартных процессов сварки TIG, MIG и контактной сварки.. Для сварных перил рекомендуется пассивация после-сварки для обеих марок, чтобы восстановить слой оксида хрома, истощенный во время сварки, и удалить оттенок нагрева сварного шва.
Стоимость и долгосрочная-ценность
Нержавеющая сталь 316 обычно стоит на 15–20% дороже, чем нержавеющая сталь 304.из-за более высокого содержания никеля и добавления молибдена. Однако,Анализ стоимости жизненного цикла неизменно отдает предпочтение 316 в агрессивных средах.Стоимость замены проржавевшей системы перил 304 -, включая демонтаж, -изготовление, повторную-установку и простой объекта -, намного превышает первоначальную надбавку за материалы при первоначальном заказе 316.
Руководство для принятия решения: какой класс выбрать?
Выбирайте нержавеющую сталь 304, если ваши перила будут установлены в:
Внутренние заводские лестницы, переходы и платформы в сухих помещениях.
Ограждения складов и складских помещений.
Платформы оборудования в не-агрессивных промышленных условиях.
Лестничные клетки коммерческих зданий со стандартным атмосферным воздействием.
Пожарные лестницы в не-прибрежной и не-химической среде.
Выбирайте нержавеющую сталь 316, если ваши перила будут установлены в:
Химические, нефтехимические или фармацевтические перерабатывающие предприятия.
Прибрежные промышленные сооружения в радиусе 50 миль от соленой воды.
Заводы по производству продуктов питания и напитков с ежедневной химической промывкой.
Объекты электроэнергетики, подвергающиеся воздействию соединений серы или хлоридов.
Целлюлозно-бумажные комбинаты или водоочистные сооружения.
Любая среда, в которой присутствуют противообледенительные соли, технологические химикаты или морские брызги.
Промышленное применение сварных перил из нержавеющей стали
| Приложение | Рекомендуемая оценка |
|---|---|
| Лестницы для фабрик и складов- Промышленные лестницы с высокой-проходимостью, требующие ударопрочности и жесткости конструкции. | 304 (стандартное помещение) / 316 (влажные или промывные помещения) |
| Платформы и мезонины- Защита кромок, соответствующая требованиям OSHA-, для поднятых рабочих платформ и доступа к оборудованию. | 304 (сухое помещение) / 316 (наружное или химическое воздействие) |
| Дорожки и подиумы- Инспекционные коридоры на нефтеперерабатывающих заводах и электростанциях, подверженные воздействию вибрации и погодных условий. | 316 (наружный/нефтехимический) / 304 (крытый, закрытый) |
| Химические и нефтехимические заводы- Воздействие кислот, щелочей и хлоридов требует-сварной конструкции без щелей. | 316Л (обязательно) |
| Пищевая промышленность и фармацевтика- Гигиенические помещения, требующие санитарной обработки и устойчивости к ежедневной химической промывке. | 316Л (обязательно) |
| Электростанции и энергетика- Платформы котлов и конструкции градирен, подверженные циклическим изменениям температуры и влаге. | 316 (зоны охлаждающей воды) / 304 (сухие внутренние помещения) |
Наши возможности индивидуального производства и изготовления
Процесс сварки и изготовления
Все системы перил изготавливаются с использованием сварки TIG (GTAW) для компонентов из нержавеющей стали, обеспечивающей непрерывные, гладкие сварные швы с полным-проваром и превосходной коррозионной стойкостью в местах соединений. Наши сварочные процедуры соответствуют стандартам AWS D1.1 (конструкционная сталь) и AWS D1.6 (нержавеющая сталь). После-пассивация всех сварных швов из нержавеющей стали выполняется для восстановления пассивного слоя оксида хрома и удаления теплового оттенка, обеспечивая максимальную коррозионную стойкость в каждом сварном соединении.
К основным особенностям изготовления относятся:
Непрерывные сварные швы с полным-проваром на всех соединениях труб-с-стойками и рельсами-с-рельсами
Нет полых открытых концов трубки -, все открытые концы закрыты приваренными торцевыми крышками.
Отсутствие открытых резьб и щелей, в которых может скапливаться влага или загрязнения.
Сварные швы шлифуются и смешиваются с основным материалом, обеспечивая бесшовный внешний вид.
Варианты обработки поверхности
| Тип отделки | Шероховатость поверхности (Ra) | Типичное применение |
|---|---|---|
| Зеркальная полировка | Меньше или равно 0,2 мкм | Архитектурный / фармацевтический / декоративный |
| Полированный (зернистость 240-320) | 0.4–0.8 μm | Общепромышленный/коммерческий |
| Матовый/матовый | 0.8–1.2 μm | Промышленные/тяжелые-среды |
| Маринованный и пассивированный | Как-сфабриковано | Химическая/морская среда |
| Отожженный | Как-сфабриковано | Применение при высоких-температурах |
Нестандартные размеры и конфигурации
Каждая система перил создается в соответствии с точными спецификациями вашего проекта:
Диаметр трубки:Φ6–120 мм, круглые, квадратные, прямоугольные, овальные или нестандартной формы.
Высота перил:Изготовлены по индивидуальному заказу в соответствии с требованиями OSHA (верхний поручень 42 дюйма), IBC (перила 34-38 дюймов) или требованиям конкретного проекта.
Длина пробега:Изготовлены из мобильных секций, соединенных на-площадке или предварительно-собранных в соответствии с геометрией проекта.
Расстояние между постами:Разработано с учетом расчетов нагрузки и условий монтажа.
Конфигурация монтажа:Установленная опорная плита, установленная сбоку/лицевая панель или -сверленная - в соответствии с вашей структурной основой
Возвратные профили и торцевые заглушки:Индивидуальные чертежи проекта
Контроль качества и инспекция
Обеспечение качества интегрировано на каждом этапе производства: от проверки сырья до окончательной проверки перед упаковкой:
Сертификация материала:Отчеты заводских испытаний (MTR) предоставляются для всей продукции из нержавеющей стали, проверяя химический состав и механические свойства в соответствии со стандартами ASTM.
В-проверке процесса:Проверка размеров на каждом этапе изготовления.
Проверка сварных швов:Визуальный контроль 100% сварных швов; Капиллярное тестирование (PT) доступно по запросу.
ИСО 9001:2015 Система менеджмента качества, регулирующая все процессы.
Проверка третьей стороной-:Полная поддержка и оплата затрат на проверку - перед подписанием контракта осуществляется поставщиком.
Наши экспортные ящики для сварных перил из нержавеющей стали
| Проект | Место назначения | Количество | Материал | Стандартный |
|---|---|---|---|---|
| Заводская система перил лестницы | Индонезия | 3,200m | 304 SS, Полированный | ОША 1910.29 |
| Ограждение платформы химического завода | Саудовская Аравия | 1500 шт. | Нержавеющая сталь 316L, травленая и пассивированная | OSHA/AWS D1.6 |
| Система перил для промышленных дорожек | ОАЭ | 2,800m | Нерж. сталь 316, матовый | OSHA / IBC 1012 |
| Мезонинные перила для пищевой промышленности | Таиланд | 850 шт. | Нержавеющая сталь 316L, зеркальная полировка | OSHA/FDA/GMP |
Стандарты безопасности и соответствие
Наши сварные системы перил из нержавеющей стали спроектированы и протестированы на соответствие следующим международным стандартам безопасности:
| Стандартный | Ключевое требование | Наше соответствие |
|---|---|---|
| ОША 1910.29 | Верхняя направляющая, высота 42 дюйма, точечная нагрузка 200 фунтов (890 Н). | Соответствует |
| ИБК 1011-1012 | Поручень высотой 34–38 дюймов с обеих сторон лестницы. | Соответствует |
| Стандарты АДА | Поручень Ø1,25–2", сплошной с возвратными концами | Соответствует |
| АВС Д1.6 | Нормы сварки конструкций из нержавеющей стали | Квалифицированные сварочные процедуры |
| ИСО 9001:2015 | Система менеджмента качества | Проверенный |
Примечание. Протоколы испытаний и спецификации процедур сварки (WPS) предоставляются по запросу.

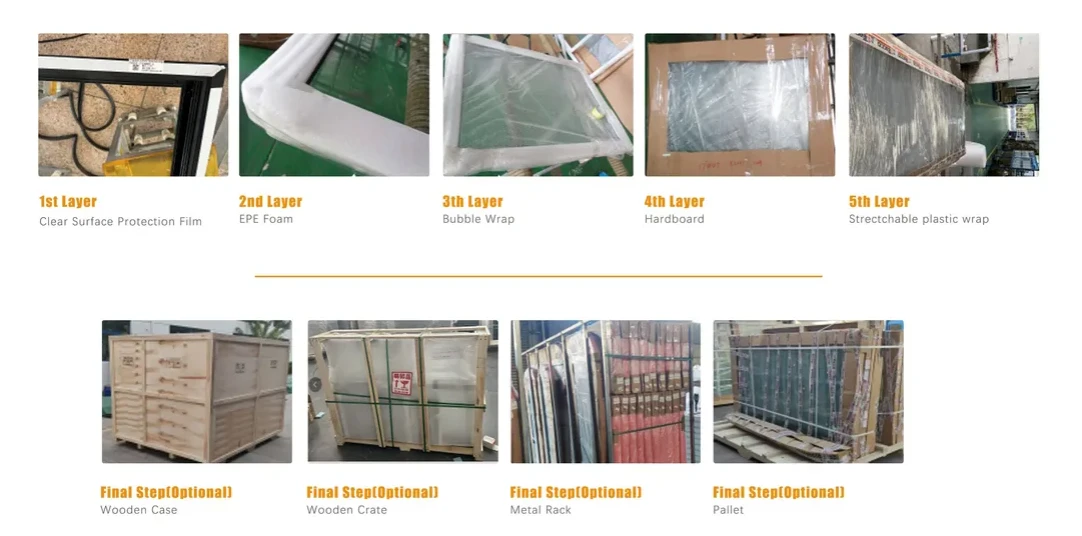

Упаковка и доставка сварных перил из нержавеющей стали
| Элемент | Подробности |
|---|---|
| Способ упаковки | Упаковка полиэтиленовой пленки + пузырчатая пленка для полированных поверхностей, упакованная на стальные рамы, загруженная в деревянные ящики или поддоны. |
| Защита поверхности | Зеркальная/полированная отделка упакована в индивидуальную полиэтиленовую пленку для предотвращения царапин во время транспортировки. |
| Экспортный стандарт | Морская упаковка согласно МСФМ 15 (термообработанные-деревянные материалы) |
| Загрузка контейнера | 20GP / 40GP / 40HQ, план погрузки оптимизирован в соответствии с размерами проекта |
| Порт погрузки | Тяньцзинь/Циндао/Шанхай (конфигурируется по запросу клиента) |
| Срок поставки | 5–30 дней в зависимости от количества и настройки |
| Торговые условия | FOB, CIF, DAP (по договоренности) |
| Условия оплаты | Т/Т, Л/К, PayPal, кредитная карта, онлайн-торговля |
Примечание. Возможна индивидуальная упаковка в соответствии с требованиями заказчика и спецификациями проекта.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
Для чего нужны сварные перила из нержавеющей стали?
Сварные перила из нержавеющей стали используются в качестве защитных ограждений и поручней на промышленных лестницах, платформах, переходах, мезонинах и точках доступа к оборудованию на заводах, химических заводах, электростанциях, предприятиях пищевой промышленности и коммерческих стальных конструкциях. Он обеспечивает защиту от падения с высоты-, соответствующую требованиям OSHA, и поддержку поручней для персонала в промышленных условиях, где требуются структурная целостность, устойчивость к коррозии и длительный срок службы.
В чем разница между перилами из нержавеющей стали 304 и 316?
Ключевое отличие состоит в том, что нержавеющая сталь 316 содержит 2–3% молибдена, а 304 — нет. Это обеспечивает 316 значительно лучшую стойкость к точечной и щелевой коррозии в средах с высоким содержанием хлоридов, таких как химические заводы, прибрежные районы и предприятия пищевой промышленности с химической промывкой. Для общего промышленного применения внутри помещений достаточно и более экономически-эффективного 304. Для коррозионных или наружных промышленных сред требуемой спецификацией является 316.
Какой высоты должны быть промышленные стальные перила?
Согласно OSHA 1910.29, верхний поручень системы промышленных ограждений должен находиться на высоте 42 дюймов (107 см) ±3 дюйма над пешеходной-рабочей поверхностью. Средний рельс устанавливается посередине между верхним рельсом и поверхностью. Для лестничных поручней IBC и ADA требуют высоты 34–38 дюймов (864–965 мм) над выступом ступени лестницы. Мы настраиваем высоту перил в соответствии с требованиями вашего конкретного проекта.
Какой вес может выдержать стальное ограждение?
Согласно OSHA 1910.29, верхний поручень системы ограждений должен выдерживать силу не менее 200 фунтов (890 Н), приложенную в любом направлении вниз или наружу. Средняя направляющая должна выдерживать нагрузку 150 фунтов (667 Н). Подножки, где это необходимо, должны выдерживать нагрузку 50 фунтов (222 Н). Наши сварные системы перил из нержавеющей стали спроектированы и испытаны так, чтобы соответствовать этим требованиям к нагрузкам или превосходить их.
Могут ли перила из нержавеющей стали быть изготовлены по индивидуальному заказу для моего проекта?
Да. Каждая система перил, которую мы производим, -изготавливается по индивидуальному заказу с учетом-конкретных размеров, конфигураций монтажа и требований соответствия. Мы предлагаем трубы диаметром от 6 до 120 мм круглой, квадратной, прямоугольной, овальной и нестандартной формы. Высота перил, длина пролета, расстояние между стойками, возвратные профили, торцевые заглушки и обработка поверхности определяются чертежами и спецификациями вашего проекта.
Как долго перила из нержавеющей стали прослужат в промышленных условиях?
Правильно подобранные и изготовленные сварные перила из нержавеющей стали обычно служат 20–30+ лет в промышленных условиях.. 304 Марка обеспечивает десятилетия службы в сухих помещениях.. 316 Марка обеспечивает сопоставимый или более длительный срок службы в агрессивных средах, где 304 в конечном итоге выйдет из строя. Непрерывная сварная конструкция исключает деградацию соединений, а само-пассивирующаяся природа нержавеющей стали означает, что обслуживание защитного покрытия не требуется в течение всего срока службы перил.
