Наша стальная угловая ферма — наиболее экономичное-эффективное решение для строительства малых и средних-пролетов. Созданные из высоко-конструкционных углов, они обеспечивают исключительное соотношение прочности-к-весу и специально разработаны для кровельных работ в сельском хозяйстве и легкой промышленности. Полностью болтовая-конструкция соединения облегчает доставку в плоской-упаковке, что значительно снижает затраты на морские перевозки, обеспечивая при этом быструю и точную сборку-на месте.
Чтобы поддержать вас от чертежа до доставки, мы занимаемся одним местом: 3D-проектирование и детализация в Tekla в соответствии со стандартом AISC 360 / EN 1993-1-1 / GB 50017, штамповка и сверление на станке с ЧПУ, сварка CO2/аргоном и пробная сборка, горячее-цинкование погружением или Sa2,5-плюс покраска, а также доставка плоских контейнеров с пронумерованными элементами на подкладке. по 24-часовой котировке.
Инженерные характеристики и примечания к проектированию
В этом разделе объясняется, как угловая ферма выдерживает нагрузку и как она проверяется, чтобы вы могли с уверенностью определить ее размер и указать.
Загрузить модель- мертвые, живые, ветер и снег на крыше, а также любые подвешенные грузы; для открытого-сельскохозяйственного навеса ветровая подъемная сила снизу также проверяется в соответствии с целевым кодом.
Проверка емкости- каждый угол проверяется на осевую прочность, местный изгиб стоек и общую гибкость в неопорном пролете; Углы перемычки, которые могут втягиваться, закрепляются провисающими стержнями, прогонами или плоскостью кровли.
Устойчивость вне-не-плоскости- пояс сжатия удерживается от бокового-крутильного перемещения прогонами и системой распорок крыши на расчетном расстоянии.
Удобство обслуживания- Прогиб в середине-пролета удерживается в пределах L/200 для крыш (L/240 при наличии потолка или хрупкой облицовки) и L/1000 для прямолинейности каждого изготовленного элемента.
Связь- косынка и опорные пластины имеют размеры и сверлятся на станке с ЧПУ, поэтому болты на месте совмещены без повторного-сверления; при полной сварке в-цеховых условиях соединения соответствуют пропорциям углового-шва AWS D1.1.
Детализация- смоделировано в Tekla Structures; чертежи изготовления и монтажа, предоставленные вам-на подпись, с развалом, установленным там, где этого требует большой пролет.
Спецификация стальной угловой фермы
| Элемент | Деталь |
|---|---|
| Материал | Q235B, Q355B/C/D, ASTM A36, S355JR - горячекатаные-конструкционные уголки |
| Диапазон диапазона | ≈6–24 м в чистом виде, один или несколько отсеков |
| Поддержка рисования | PDF, DWG (AutoCAD), STEP, Tekla Structures |
| Обработка | Штамповка на станке с ЧПУ, сверление, распиловка, сварка CO2/аргоном, пробная сборка |
| Толерантность | Длина ±2,0 мм; шаг отверстий ±1,0 мм; прямолинейность L/1000 |
| Отделка | Горячее-оцинкование (ISO 1461); дробеструйная очистка Sa2.5 + покраска |
| Приложение | Промышленные предприятия, ангары, теплицы, электровышки, конвейерные мосты |
Основные преимущества стальной угловой фермы
Высокая прочность-от-весаТриангуляция - превращает изгиб крыши в осевую силу, поэтому она выдерживает большую нагрузку при гораздо меньшем количестве стали, чем сплошная балка на ее пролет.
Открытый профиль=100 % оцинкованного покрытия- В отличие от полой трубы, открытая угловая секция полностью подвергается горячему-оцинковке, поэтому не возникает внутренней коррозии, связанной-влагой.
Эффективная болтовая сборка- косынка-болтовые соединения с покрытием свариваются-без сварки на месте, что сокращает время монтажа и позволяет неквалифицированным бригадам быстрее закрепить панели крыши.
Плоские-фрахтовые перевозки эконом-класса- открытая ферма компактно укладывается в контейнер, сводя к минимуму морские перевозки, сохраняя при этом стандартный горячекатаный-профиль, который является наиболее экономичным материалом для приобретения.
Проверенная долговечность- каждая грань видна, что облегчает осмотр и повторное-покрытие, что обеспечивает срок службы 30+ года в промышленных и сельскохозяйственных условиях.
Применение стальной угловой фермы

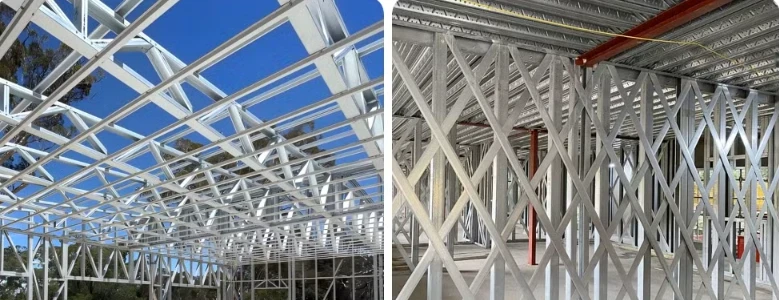

Промышленный- Каркас крыши склада и мастерской, где легкая открытая решетчатая ферма снижает стоимость стали и размер колонн.
Сельское хозяйство- крыша фермерского сарая и птичника-дома; полностью оцинкованная открытая секция выдерживает влажность и воздействие-водяных вод.
Гражданский- навесы для автомобилей, навесы и небольшие навесы; болтовые соединения позволяют быстро возводить их и легко перемещать.
Временные работы- временная опора крыши навеса, которую можно-упаковать, переустановить-и повторно использовать на разных объектах.
Материалы и обработка поверхности
| Оценка | Типичное использование |
|---|---|
| Q235B | Общие каркасы и легкие крыши; экономичная конструкционная сталь среднего-сорта. |
| Q355B / Q355C / Q355D | Вариант повышенной-прочности для больших пролетов или более тяжелых нагрузок на крышу. |
| АСТМ А36 | Эквивалент углеродного структурного угла-рынка США. |
| S355JR | Европейский (EN) эквивалент более-конструкционного угла повышенной прочности. |
Обработка поверхности
Горячее-цинкование погружением (ISO 1461)- открытый профиль полностью закрыт; типичный слой цинка толщиной 150 мкм+ для 30+ лет защиты от ржавчины во влажных и сельскохозяйственных условиях.
Дробеструйная очистка Sa2.5 + покраска- для чистых промышленных интерьеров или определенного цветового профиля; грунтовка плюс верхний слой на поверхности, подвергнутой пескоструйной обработке Sa2,5.
Наш производственный процесс и контроль качества
Производственный поток
Получение материала- Горячекатаные-конструкционные уголки проверяются по сертификатам завода по марке и размерам.
Резка и штамповкаУглы - распиливаются по длине макета, а отверстия для косынок/стыков пробиваются на станке с ЧПУ-или сверлятся в том же потоке.
Сборка и сварка- элементы всухую-монтируются в сборочное приспособление относительно 3D-модели, затем привариваются в CO2/аргоне к угловому-сварному элементу.
Пробная сборка- фермы устанавливаются сухими-для проверки выравнивания болтовых-отверстий перед завершением работ.
Отделка- горячее-оцинкование погружением (парная линия) или дробеструйная-пескоструйная обработка и покраска; затем окончательная проверка и упаковка.
Контроль качества

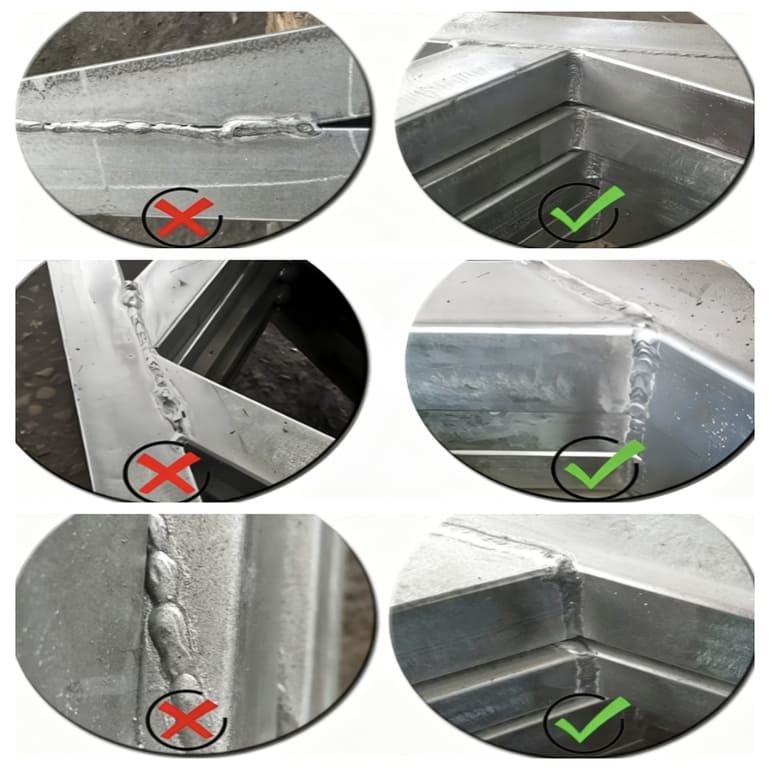

1.Точная сварка- равномерные угловые сварные швы без шлака и разрывов во избежание концентрации напряжений в каждом соединении.
2. целостность неразрушающего контроля- ультразвуковой контроль (УЗК) выявляет скрытые внутренние дефекты и проверяет надежность сварных швов.
3. Контроль слоя цинкаЦифровые датчики - проверяют толщину цинка на уровне 150 мкм+.
4. Проверка прочности- Механические испытания подтверждают, что сталь соответствует требованиям ASTM/ISO по прочности и текучести или превосходит их.

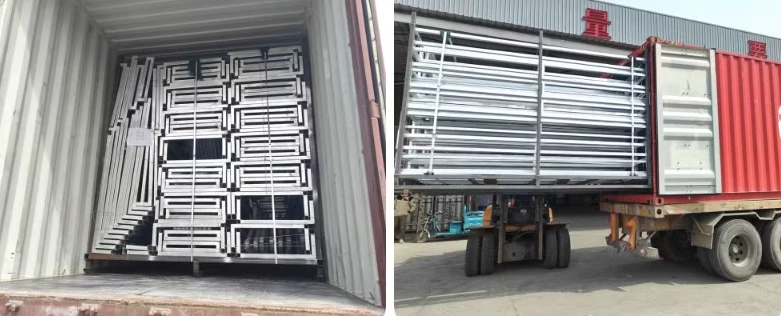

Упаковка и доставка стальной угловой фермы
| Элемент | Деталь |
|---|---|
| Упаковка | Вложение-экономит пространство; высокопрочная-стальная лента с защитной прокладкой от царапин. |
| Транспорт | Инженерная загрузка международных контейнеров 20/40 футов; вилочный погрузчик-удобен для быстрой разгрузки. |
| Время выполнения | Обычно 25–30 рабочих дней |
| Маркировка | Номер участника и номер плавки на пакет для сортировки по сайту. |
| Документы | Упаковочный лист, коммерческий счет, заводские сертификаты и сертификаты на покрытие. |
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
Когда следует выбирать стальную угловую ферму, а не двутавровую или трубчатую ферму?
Угловые фермы выигрывают по стоимости и весу для пролетов малых---средних размеров (около 6–24 м), где нагрузка в основном приходится на неподвижную крышу и небольшой снег/ветер. Фермы H-профиля подходят для кранов грузоподъемностью 50-тонн-тяжелых установок, а фермы с трубчатым пространством подходят для длинных изогнутых пролетов. Открытый угловой профиль также позволяет горячему цинкованию охватить 100% поверхности без риска внутренней ржавчины.
Какой диапазон пролетов может охватывать эта угловая ферма?
Являясь стандартной треугольной-решетчатой фермой крыши, она рассчитана на пролеты в свету примерно 6–24 м и один или несколько пролетов. Сообщите нам пролет, расстояние между пролетами и нагрузки на крышу, и мы подтвердим размеры углов в течение 24 часов.
Соединение болтовое или сварное, и выполняем ли мы сварку на месте?
Соединения проектируются в виде болтовых косынок для сварки-свободной сборки в полевых условиях, где важна скорость плоского-пакета, или полностью сварных в-цеховых условиях, если указано. При использовании болтовой схемы высокопрочные болты затягиваются-на месте, при этом сварка конструкции не требуется.
Горячее-оцинкование погружением или дробеструйная-окраска?
Открытая угловая секция подвергается чистому цинкованию в соответствии с ISO 1461, поэтому полное цинковое покрытие подходит для влажной, сельской и сельскохозяйственной среды (типичное значение 150 мкм+). Дробеструйная очистка Sa2,5 плюс краска подходит для чистых промышленных интерьеров или определенного цвета; мы сопоставляем этот вариант с вашим классом среды.
Вы беретесь за небольшие проекты, состоящие всего из нескольких ферм?
Да, принимаются небольшие-заказы -, мы не навязываем большой минимум. Отправление может быть объединено с другими товарами или в виде небольшого плоского -стеллажного/высокого-кубического контейнера; время выполнения подтверждается для каждого заказа.
