Факторы, которые следует учитывать при выборе правильного теплообменника

Теплообменникииграют решающую роль во многих промышленных процессах, способствуя передаче тепла между двумя или более жидкостями. Это важное оборудование повышает эффективность во многих отраслях промышленности, независимо от того, используется ли оно для охлаждения дымовых газов на электростанциях, нагрева питательной воды на нефтеперерабатывающих заводах или испарения веществ на химических заводах.

GNEE, ведущий производитель теплообменников в Индии, уже более четырех десятилетий предоставляет высококачественные-решения для важных отраслей промышленности. Мы производим теплообменники по индивидуальному заказу в соответствии с мировыми стандартами на большом современном производственном предприятии с -собственными лабораториями тестирования и контроля качества для удовлетворения потребностей наших клиентов.

Теплообменники позволяют жидкостям передавать тепло без прикосновения. Он позволяет передавать тепловую энергию от более горячего вещества или процесса к более холодному или наоборот. Теплообменники играют жизненно важную роль в различных промышленных операциях, модулируя температуру для различных применений.

Теплообменники используются в энергетике, нефтехимии, нефтегазовой, пищевой и других отраслях промышленности. Кроме того, теплообменники применяются и на энергетических объектах для выработки пара, охлаждения дымовых газов и подогрева питательной воды. Кроме того, теплообменники используются в таких отраслях, как нефтепереработка, для предварительного нагрева сырой нефти и замедления выхлопных газов печи. Другие распространенные области применения включают производство пара, кипячение, конденсацию, рекуперацию тепла и восстановление газов в различных термических процессах.

Выбор подходящего теплообменника для промышленного применения требует оценки ключевых конструктивных факторов, обеспечивающих безопасность, эффективность и надежность на протяжении всего срока службы оборудования. Давайте подробно рассмотрим эти факторы:

Температурный диапазон

Диапазон рабочих температур процесса является одним из важнейших критериев выбора промышленных теплообменников.Производители промышленных теплообменниковтакие как GNEE, придерживаются протоколов ASME, определяющих номинальные характеристики материалов при различных температурных классах. Теплообменники GNEE эффективно работают при различных температурах в зависимости от применения.

Номинальное давление

Способность теплообменника-выдерживать давление должна соответствовать максимальному рабочему давлению применения. Продукция GNEE соответствует международным стандартам для сосудов под давлением, таким как ASME, ISO и т. д., что обеспечивает их безопасность. В зависимости от типа и размера большинство кожухотрубных теплообменников GNEE выдерживают давление до 30 бар.

Материалы конструкции

На выбор материала для изготовления влияют разные факторы, и он обычно отклоняется от основной цели, например:

• Коррозионная стойкость
• Проводимость
• Устойчивость к нагрузкам и растрескиванию
• Простота манипуляций и изготовления.
• Температура плавления
• Расходы

В зависимости от свойств используемых жидкостей решающее значение имеет коррозионная стойкость. Являясь известным производителем промышленных теплообменников, компания GNEE предлагает широкий выбор коррозионностойких-материалов, включая углеродистую сталь, нержавеющую сталь, хастеллой, монель, титан, тантал и т. д. Эти материалы подходят для применений, связанных с соленостью, химическими веществами, кислотами, щелочами, экстремальными температурами и криогенными условиями.

Тепловой КПД

Требуемые размеры и стоимость теплообменника во многом определяются его скоростью и эффективностью теплопередачи. Даже в сложных приложениях, включающих многоходовые конфигурации или задачи с изменением фазы, некоторые усовершенствованные компактные конструкции обычно достигают теплового КПД более 90%. Некоторые модели имеют обозначение ASME «K», что гарантирует тепловую эффективность.

След

Доступное место для установки определяет тип теплообменника: кожухо-и-трубчатый, компактный или с удлиненной поверхностью. Инженеры GNEE оптимизируют конструкции для минимально возможной занимаемой площади, не жертвуя при этом возможностями теплопередачи или сдерживания давления. Более того, они предлагают многопроходные модульные конструкции, которые подходят для ограниченного пространства.

Легкость в очистке

Со временем коррозия и накипь снижают эффективность теплопередачи, что требует периодической очистки. Крайне важно найти производителя теплообменников, который разрабатывает многочисленное оборудование с дренажными нижними коллекторами и съемными пучками труб для простой-механической очистки или безразборной мойки на месте для восстановления эффективности теплопередачи.

Загрязнение и обслуживание

Засорение — это важная вещь, о которой следует помнить при выборе оборудования от надежного поставщика теплообменников. Во время работы задействованная жидкость и условия окружающей среды могут привести к загрязнению, которое представляет собой образование нежелательных отложений материала на поверхности теплопередачи в процессе нагрева и охлаждения. Он подразделяется на четыре типа: накипь, накипь, осадок и биологический рост. Скорость жидкости, температура, химический состав и материалы изготовления — четыре ключевых фактора, которые играют важную роль в загрязнении.

Загрязнение приведет к увеличению затрат на очистку и техническое обслуживание. Поэтому при проектировании теплообменника обязательно подробно объясните все требования, процесс и другие вещи, чтобы производитель теплообменника мог соответствующим образом спроектировать и выбрать материал для изготовления.

Существует несколько типов теплообменников для промышленного применения. Вот некоторые различные типы оборудования, поставляемые производителями теплообменников в Индии:

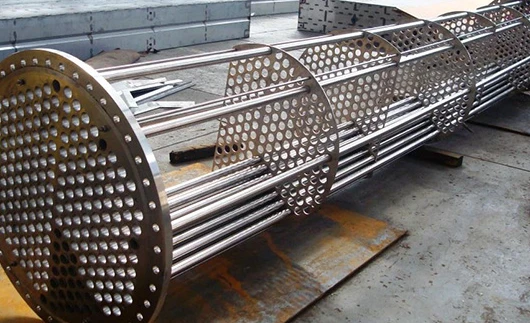

Кожухотрубный теплообменник

Благодаря адаптируемой конструкции это один из наиболее широко используемых типов теплообменников в различных перерабатывающих отраслях. Он состоит из цилиндрической оболочки с несколькими трубными проходами, содержащими связанные трубки. Тепло передается между оболочкой и каналами, когда через них протекает жидкость. GNEE, один из крупнейших поставщиков теплообменников, производит крупные кожухотрубные агрегаты различных конфигураций для выполнения различных тепловых задач мощностью от 5 кВт до 100 МВт.

Гофрированный кожухотрубный теплообменник

Гофрированный теплообменник – это экономичный-вариант кожухотрубных теплообменников. Теплообменник из гофрированной трубы состоит из гофрированной трубки - трубы со спиральной канавкой, полученной из простой трубы методом холодной штамповки. Количество заходов спирали и угол можно настроить для оптимизации теплопередачи и производительности. Одним из самых больших преимуществ теплообменников с гофрированной трубкой, благодаря которому они пользуются большим спросом у поставщиков теплообменников, является возрастающая турбулентность жидкости при ее течении из внутренней трубки. Турбулентное течение в таких теплообменниках может иметь место даже при малом числе Рейнольдса.

Двойная труба

Двухтрубный или двухтрубный-промышленный теплообменник идеально подходит для отраслей, деятельность которых связана с применением высокого-давления и высоких-температур, поскольку они могут расширяться и имеют прочную конструкцию. Обычно он используется в противотоке, где требуется противоположное направление потока. Он состоит из трубы, которая обеспечивает центральный проводящий барьер, который предотвращает образование кольцевой формы как протекающими жидкостями, так и прилегающей трубой. Применяются там, где кожухотрубные теплообменники не обеспечивают необходимой теплопередачи и применяются последовательно или параллельно для повышения температуры.

U-трубка

Трубчатый теплообменник AU- — это тип кожухотрубного теплообменника, который используется в нефтяном и химическом оборудовании. Основными ключевыми компонентами U-трубного теплообменника являются трубная коробка, кожух и пучок труб. U-трубки обеспечивают неограниченное расширение, пучок трубок можно снимать для очистки, также возможен небольшой зазор между пучком-до-трубок. U-форма учитывает тепловые нагрузки и занимает немного меньше объема, чем теплообменник с прямой трубкой. Более того, он обеспечивает лишь небольшую-потерю давления во время процесса.

Ребристая труба – винтовая и продольная

Теплообменники с оребренными трубками состоят из оребренной трубы, ряда трубок, ребра которых добавлены снаружи для увеличения площади контакта с жидкостью для обмена тепла между жидкостью внутри трубки и жидкостью снаружи трубки.

Ребристые трубы бывают двух типов:

• Спиральный –Трубы со спиральными оребрениями имеют ребра, спирально намотанные вокруг стола, создавая спиральную форму. Помимо увеличения площади поверхности, спиральный рисунок создает турбулентность для улучшения теплопередачи и предназначен для работы в суровых условиях.
• Продольный –Продольная ребристая труба имеет продольные ребра или гребни, идущие вдоль внешней стороны трубы. Эти ребра увеличивают площадь поверхности трубки, улучшая общий теплообмен между жидкостями.

Комплект с плавающей головой

Пучковый теплообменник с плавающей головкой представляет собой вариант трубчатого теплообменника, в котором комбинация трубных решеток независима и может свободно перемещаться внутри корпуса. Они обеспечивают устойчивость к термическому стрессу и усталости. Это один из лучших теплообменников, предлагаемых производителями теплообменников, поскольку он используется в тех случаях, когда температура между трубкой и кожухом высока, что вызывает проблемы с расширением. Однако это обходится значительно дороже.

Тип заколки для волос

Шпильковые теплообменники имеют одну из наиболее эффективных конструкций для применений, требующих температурного перекрестия (температура на выходе горячей жидкости ниже, чем температура холодной жидкости), поскольку они имеют мало секций и меньшую площадь поверхности. В них используется встречный-ток, максимизирующий разницу температур между жидкостями внутри корпуса- и внутри трубки-.

Понимание ключевых факторов, таких как рабочие температуры и давления, конструкционные материалы, требования к эффективности и ограничения по пространству, необходимо для выбора оптимального промышленного теплообменника. GNEE l, один из ведущих производителей теплообменников в Индии, разрабатывает и производит индивидуальные решения для промышленных теплообменников в соответствии с международными протоколами и стандартами.

Как компания, сертифицированная ASME «U», GNEE предоставляет экспертные консультации, которые помогут вам выбрать наиболее подходящий теплообменник для ваших технологических нужд. Немедленно свяжитесь с нашей командой, чтобы обсудить конкретные требования вашего проекта и требования к теплообменнику.
