Изготовленные на заказ высокопрочные стальные фермы-для строительства

Стальные фермы состоят из соединенных между собой прямых элементов, образующих треугольные элементы, включая верхние пояса, нижние пояса, стенки и соединения косынок. Такая конфигурация гарантирует, что силы в основном передаются в виде осевого растяжения или сжатия, что максимально повышает эффективность конструкции.

Типичные области применения включают в себя:

• Крыши промышленных предприятий
• Длиннопролётные-складские конструкции
• Стадионы и арены
• Терминалы аэропорта
• Мосты и надземные переходы
• Тяжелые промышленные объекты

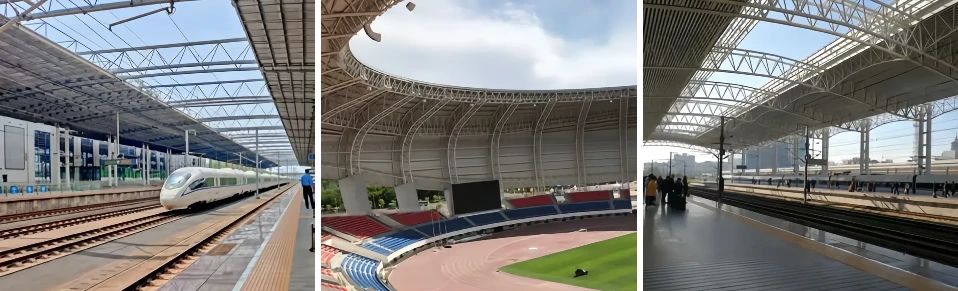

Стальные фермы, изготовленные по индивидуальному заказу, — это высокопрочные- и легкие компоненты конструкционной стали, широко используемые для стадионов, выставочных залов, мостов, аэропортов и промышленных зданий.

GNEE поставляет нестандартные фермы крыш, пространственные фермы, мостовые фермы, крановые фермы и сценические фермы, изготовленные из углеродистой стали, нержавеющей стали и алюминиевых сплавов. Обладая оптимизированной структурной конструкцией, простотой установки на месте и универсальной отделкой поверхности, включая горячее-оцинкование и лакокрасочное покрытие, мы предлагаем полный спектр обычных стальных ферм, предоставляя долговечные и экономичные-эффективные решения для ваших проектов строительства больших-пролетов.



Треугольная ферма крыши

Описание: Являясь одной из наиболее традиционных и устойчивых форм стропильных конструкций крыши, она состоит из ряда соединенных между собой треугольников.



Приложения:Промышленные здания, склады, мастерские и выставочные залы.



Функции:

Высокая стабильность с простой геометрической структурой;

Простота изготовления и экономичность-;

Легкий, но способный выдерживать большие нагрузки на крышу.

Трубчатая космическая ферма

Описание:Трубчатая пространственная ферма – это трехмерная-ферменная система, состоящая из трубчатых элементов.



Приложения:Стадионы, терминалы аэропортов, выставочные залы, крупные железнодорожные вокзалы и крыши площадей.



Функции:
Пространственная нагрузка-выдерживает и высокая устойчивость;
Легкий вес, высокая прочность и большие пролеты;

Различные формы позволяют создавать различные изогнутые поверхности.

Трапециевидная ферма

Описание:Этот тип фермы имеет верхний и нижний пояса, расположенные в трапециевидной конфигурации. Он обеспечивает умеренный наклон крыши и оптимизирует общую высоту конструкции.



Приложения:Спортивные арены, выставочные центры, заводы и зрительные залы.



Функции:

Идеально подходит для крыш среднего-пролета;

Компактный и эстетичный внешний вид;

Уменьшает высоту крыши для повышения эффективности использования пространства.

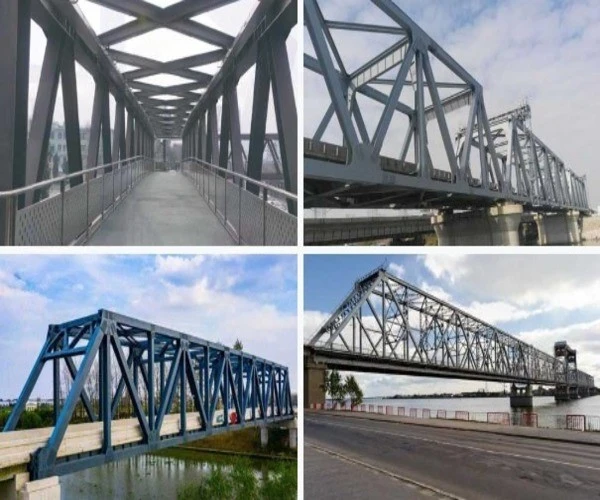

Мостовая ферма

Описание:Два основных типа: фермы пешеходных мостов, подходящие для пешеходных мостов или легко-подъездных путей; и фермы высокоскоростных- железнодорожных мостов, предназначенные для строительства железнодорожных мостов.



Приложения:Пешеходные мосты, надземные переходы, заводские коридоры и мосты, пересекающие небольшие реки-.



Функции:

Эстетичный дизайн, дополняющий фасады зданий;

Легкий, но высокая жесткость;

Быстрая сборка и простая-сборка на месте.







Башня и мачтовая ферма

Описание:Это высокие ферменные или трубчатые конструкции, предназначенные для поддержки антенн, освещения, передачи энергии или оборудования мониторинга. Башни представляют собой самонесущие-конструкции, а мачты обычно стабилизируются растяжками.



Приложения:Башни связи, башни передачи, фонарные столбы, опорные башни ветряных турбин и башни мониторинга.



Функции:

Модульное производство и транспортировка;

Низкие требования к техническому обслуживанию и длительный срок службы;

Высокая, устойчивая конструкция с отличной ветро- и сейсмостойкостью.



Наше производство стальных ферм основано на промышленных-системах изготовления, объединяющих автоматизацию и точное машиностроение.

Основные компоненты сырья

GNEE — опытный поставщик индивидуальных стальных ферм. Наш завод производит полный спектр стропильных ферм, стропильных ферм, ферменных ферм и других несущих каркасных ферм. Стальные фермы производятся и поставляются в следующих конфигурациях на основе различных марок стали и типов материалов.

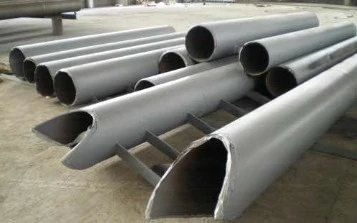

Компоненты трубчатой ​​фермы

Компоненты трубчатых ферм подвергаются только осевому растяжению или сжатию, причем напряжение равномерно распределяется по поперечному-сечению.

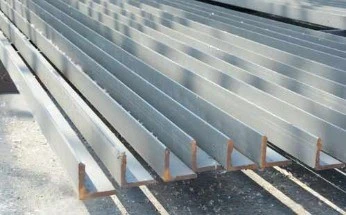

Компоненты угловой стальной фермы

Угловые стальные компоненты имеют легкое поперечное-сечение и экономическую выгоду.

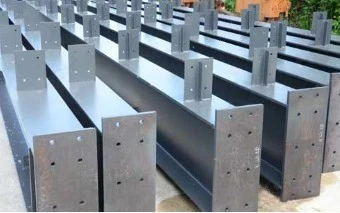

Компоненты фермы H-формы

Компоненты фермы двутаврового сечения отличаются увеличенным моментом сечения, меньшим весом и меньшим расходом материала.

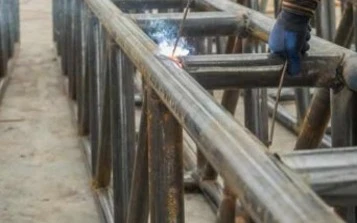

Компоненты коробчатой ​​фермы



Компоненты коробчатой ​​фермы отличаются высокой общей жесткостью и малым весом.

Полное технологическое оборудование

Как опытный поставщик сборных стальных ферм, GNEE оснащена комплексными производственными мощностями, обеспечивающими безупречное выполнение каждого проекта.

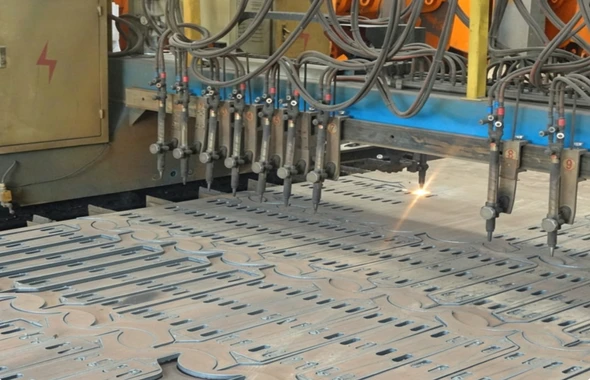

Станок плазменной резки с ЧПУ

Полный станок для резки с ЧПУ

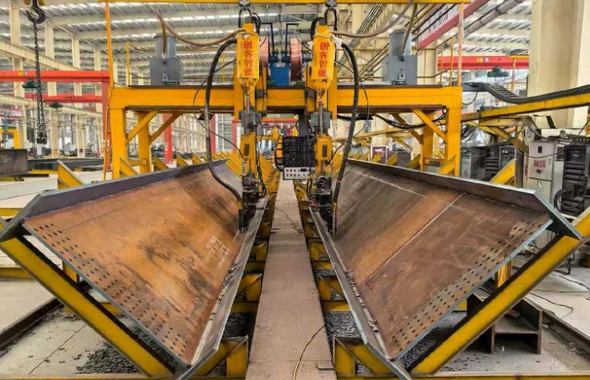

Сварка под флюсом, SAW

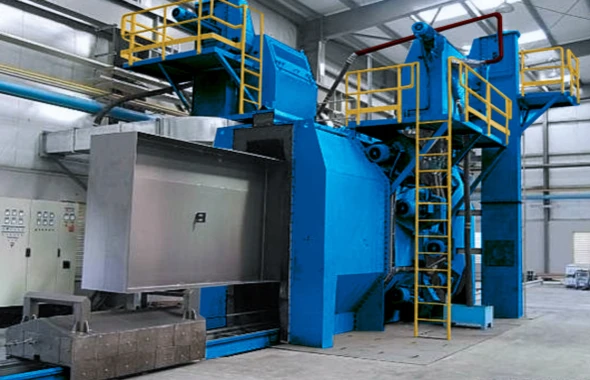

Дробеструйная машина

Контроль качества

Система контроля качества стальных ферм GNEE включает в себя строгий контроль размеров, чтобы убедиться, что все элементы и узлы соответствуют проектным допускам, ультразвуковой контроль (UT) для критических сварных швов для обнаружения внутренних дефектов, моделирование проверки нагрузки для оценки характеристик конструкции при статической нагрузке, временной нагрузке, ветровой нагрузке, снеговой нагрузке и условиях нагрузки крана, а также проверку покрытия для проверки качества защиты поверхности, включая толщину покрытия, адгезию и коррозионную стойкость, обеспечивая полное соответствие инженерным стандартам и требованиям проекта.

Тестирование толщины покрытия

Ультразвуковой контроль, ЮТ

Испытание механических свойств

Ультразвуковое измерение толщины

Готовая стальная труба → Резка труб → Горячая гибка → Сборка компонентов → Конструктивная сварка (включая элементы жесткости) → Ультразвуковой контроль → Готовая трубчатая ферма

GNEE осуществляет строгую точность производства и контроль качества трубчатых ферм на протяжении всего процесса, от сырья до готовой продукции.



1. Подготовка сырья:Мы начинаем с готовых стальных труб — основного сырья для производства трубчатых ферм.



2. Резка и формовка труб:Готовые стальные трубы нарезаются на необходимые длины и углы строго по проектным чертежам.



3.Горячая гибка труб:Разрезанные стальные трубы нагреваются и сгибаются на станках горячей гибки для создания сложных изогнутых компонентов трубчатых ферм, а именно горяче-трубных фитингов.



4. Сборка и сварка:Детали труб после резки и горячей гибки собираются согласно проекту. Все детали прочно соединены структурной сваркой. Структурные ребра жесткости приварены в ключевых соединениях для повышения общей прочности конструкции.



5. Проверка качества:После сварки мы проводим строгий контроль сварных швов с помощью неразрушающего контроля, включая ультразвуковой контроль. Это гарантирует отсутствие внутренних дефектов сварных соединений и полное соответствие нормам безопасности.

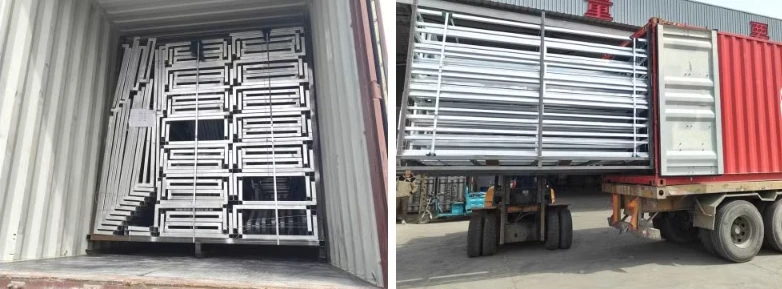

Наши стальные фермы надежно упакованы с использованием стальных рам, защитной упаковки и маркированных модульных связок для обеспечения безопасной транспортировки. В зависимости от требований проекта они поставляются в виде сборных модулей, сегментированных блоков или плоских-экспортных упаковок, подходящих для контейнерной или оптовой перевозки, что обеспечивает эффективную погрузку, снижение риска повреждения и простую-установку на месте.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

Как долго-пролетные фермы транспортируются и собираются на месте?

Фермы проектируются для транспортировки в виде сегментированных или плоских-модулей, рассчитанных на контейнеры или низко-прицепы, а затем собираются на месте с помощью болтов и сварки на месте с помощью небольшого плана подъема и тщательно подобранного монтажного чертежа.

Как выбрать между сварными и болтовыми соединениями ферм?

Сварные соединения (AWS D1.1, испытания UT-) обеспечивают гладкие, непрерывные соединения, подходящие для постоянных тяжелых конструкций; высокопрочные-болтовые соединения (8,8/10,9) более удобны для-сборки, разборки и будущего перемещения на месте. Мы часто используем гибридную цеховую сварку - с болтовыми соединениями на месте.

Какая защита от пожара и коррозии рекомендуется в течение всего срока службы?

Для защиты от коррозии выберите горячее-оцинкование погружением или пескоструйную очистку Sa2,5, а также систему окраски, соответствующую классу окружающей среды. От пожара конструкционная сталь может быть защищена одобренным вспучивающимся покрытием или пассивной огнестойкой-оболочкой, чтобы достичь степени огнестойкости, требуемой вашими нормами.

Вы проектируете и детализируете ферму или работаете по моим чертежам?

Оба. Если у вас есть структурные чертежи, мы изготавливаем их непосредственно по ним; Если у вас есть только планировка, пролет, нагрузки и расположение, наша команда инженеров проектирует, детализирует и оптимизирует ферму, а затем выдает сертифицированный чертеж изготовления/монтажа для утверждения перед началом производства.

Какую информацию мне нужно отправить, чтобы получить расценки на фермы?

Пролет, расстояние между пролетами или план здания, расчетные нагрузки (крыша, снег, ветер, кран), целевой уклон и соединение (сварное/болтовое), обработка поверхности (оцинкованная/струйно-струйная обработка-и-окраска), а также чертеж или необходимый пролет и высота. При этом мы подтверждаем геометрию и представляем цену в течение 24 часов.
